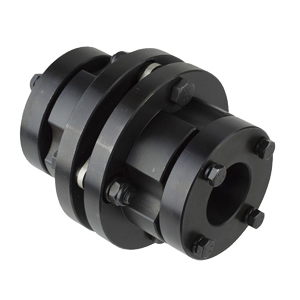

圖一脹套夾緊式膜片聯軸器樣品

圖二  脹套夾緊式膜片聯軸器主要參數

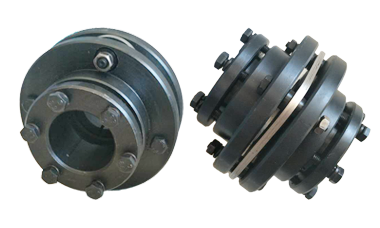

圖三脹緊式膜片聯軸器

圖四脹緊式膜片聯軸器主要參數

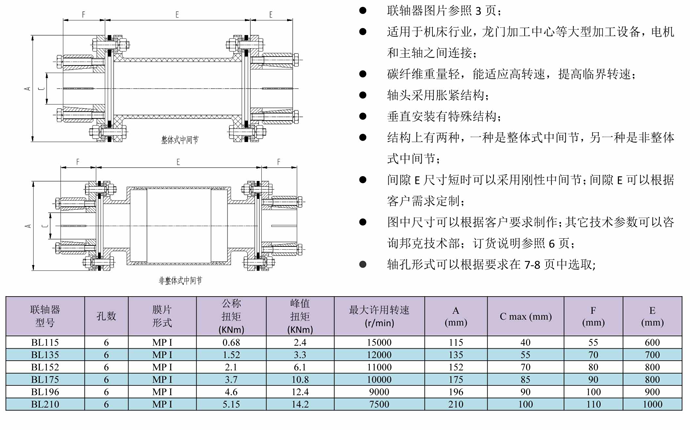

圖五碳纖維聯軸器主要參數

機床用聯軸器種類比較多，有膜片聯軸器，梅花聯軸器，星型聯軸器，剛性聯軸器，碳纖維聯軸器等。其中膜片聯軸器用的比較多，用在位置為零背隙場所，已達到優良的性能。

根據國家標準，膜片聯軸器在生產過程中需要注意一下幾點要求。

一、聯軸器材質

通用聯軸器材質為45#鋼，如果需要承載過大扭矩時可考慮使用40Cr,42CrMo等材質，膜片材質為1Cr18Ni9Ti。

二、加工要求

聯軸器加工需要保證單件位置誤差為同軸度為0.03以內，位置度為0.03以內，垂直度為0.03以內，加工精度誤差在要求尺寸誤差范圍之內，表面粗糙度配合平面達到1.6um以內。表面進行發黑或者電鍍處理；

三、運輸要求

運輸時聯軸器需在外表面包裹可緩沖物品，防止磕傷，影響聯軸器使用。
