項目介紹
[膜片聯軸器-碳纖維中間管(BLX)]
膜片聯軸器，碳纖維聯軸器，碳纖維軸，機床聯軸器，臨界轉速高聯軸器膜片聯軸器
l 適用于機床行業，龍門加工中心等大型加工設備，電機和主軸之間連接；
l 碳纖維重量輕，能適應高轉速，提高臨界轉速；
l 軸頭采用脹緊結構；
l 垂直安裝有特殊結構；

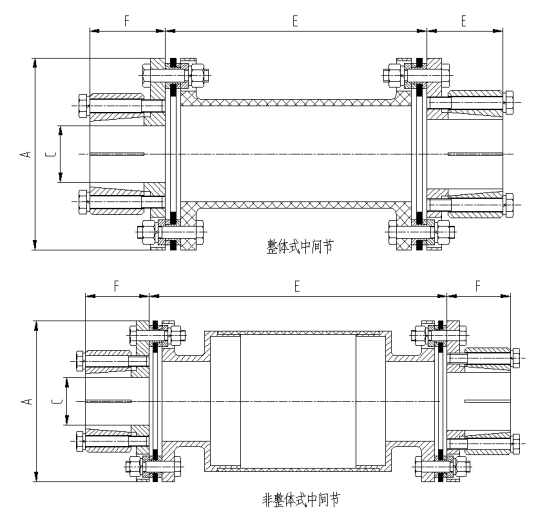

l 結構上有兩種，一種是整體式中間節，另一種是非整體式中間節；
l 間隙E尺寸短時可以采用剛性中間節；間隙E可以根據客戶需求定制；
圖中尺寸可以根據客戶要求制作；其它技術參數可以咨詢邦克技術部；
|
聯軸器 型號 |
孔數 |
膜片 形式 |
公稱 扭矩 (KNm) |
峰值 扭矩 (KNm) |
最大許用轉速 (r/min) |
A (mm) |
C max (mm) |
F (mm) |
E (mm) |
|
BL115 |
6 |
MP I |
0.68 |
2.4 |
15000 |
115 |
40 |
55 |
600 |
|
BL135 |
6 |
MP I |
1.52 |
3.3 |
12000 |
135 |
55 |
70 |
700 |
|
BL152 |
6 |
MP I |
2.1 |
6.1 |
11000 |
152 |
70 |
80 |
800 |
|
BL175 |
6 |
MP I |
3.7 |
10.8 |
10000 |
175 |
85 |
90 |
800 |
|
BL196 |
6 |
MP I |
4.6 |
12.4 |
9000 |
196 |
90 |
100 |
900 |
|
BL210 |
6 |
MP I |
5.15 |
14.2 |
7500 |
210 |
100 |
110 |
1000 |
